Теплогенератор THERMOBOX 800 от tecnoclima® Разработан специально для работы в самых жестких условиях (до -60°C) Очищает, нагревает и подает свежий воздух в помещения буровой установки Размещается в стандартном контейнере 20 фт. Все ключевые элементы - из нержавеющей стали Проводка в силиконовой изоляции (до – 60°С) Взрывозащищенное оборудование в топливном отсеке (ATEX) ) Простота обслуживания Высокая надежность в сложных условиях Возможно регулирование от 0 до 100% притока Готов для удаленного контроля и управления Оснащен надежной системой пожаротушения
Область применения
Для буровых установок. Разработан специально для работы в самых жестких условиях (до -60°C) Предназначенных для теплоснабжения буровых установок. Теплогенераторы семейства THERMOBOX 800 устанавливаются в эшелоне буровой установки и на балконе вышко-лебедочного блока и отапливают внутренние пространства буровой при помощи горячего воздуха. Это позволяет значительно увеличить эффективность отопления, существенно снизить расход топлива и воды, ускорить движку буровой за счет отсутствия жестких коммуникаций с котельной. Воздухонагреватели THERMOBOX 800 используют дешевое топливо, добываемое прямо на месторождении - газовый конденсат или сырую нефть.
Отличительные свойства
Технические данные
Конструктивные особенности

Воздухонагреватели THERMOBOX 800 от tecnoclima® отличаются набором уникальных характеристик, высочайшей надежностью и европейским качеством сборки.

Работа до -60 oC

Силиконовая проводка, внутренний обогрев, низкотемпературный электромагнитный клапан.

Нержавеющая сталь

Теплообменники и камеры сгорания из жаропрочной кислотостойкой нержавеющей стали

Взрывозащита Ex-II

Взрывозащищенное оборудование топливного отсека и вытяжной вентиляции.

Пожаротушение

Надежная система пожарной сигнализации и порошкового пожаротушения.

Диспетчеризация

Готовность к удаленному контролю, мониторингу и диспетчеризации по LAN и GSM.

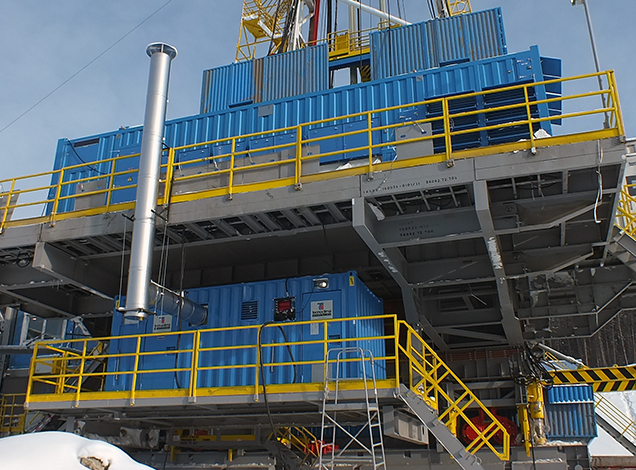

Установка на балконе ВЛБ

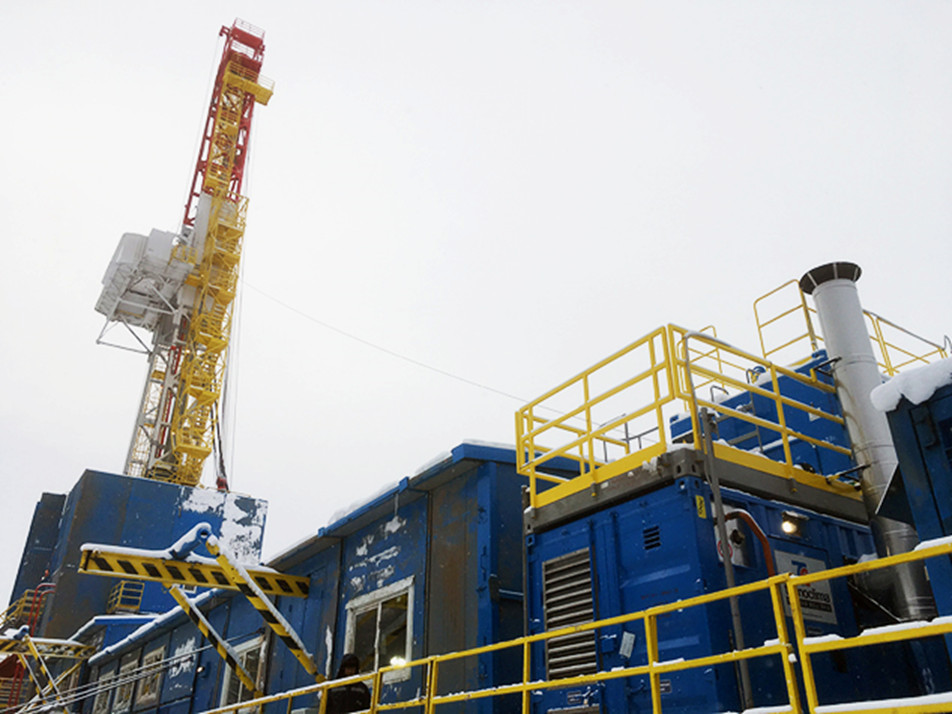

Установка в эшелоне буровой

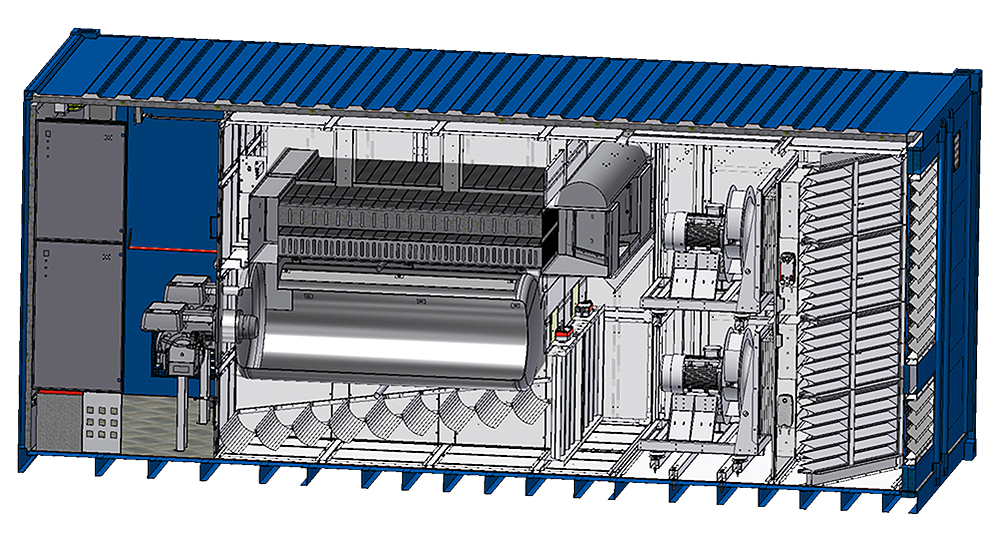

Теплогенератор THERMOBOX 800 размещается в стандартном морском контейнере размерностью 20 фт. (6 м.), оснащенном угловыми грузозахватными фитингами. Это облегчает транспортировку теплогенератора любым наземным и морским транспортном, штабелирование и погрузочно - разгрузочные работы.

Рабочий параметр Ед. изм. Мин. Макс.
Номинальная тепловая мощность кВт 300 900
Потребление топлива кг/ч ~26 ~85
Номинальный расход воздуха кВт ~12.000 ~24.000
Перепад температуры, Δt K до 120
Статическое давление Па от 800 до 1500
Электрическое подключение - 400V ~50Hz 3PEN
Потребляемая эл. мощность кВт до 45
Объем топливного бака л 1.000
Габариты (ДхШхВ) мм 6.058х2.438х2.591
Масса без топлива кг 6.400
Несущая способность т до 20

Данные технические характеристики относятся к теплогенератору THERMOBOX 800, производимому в точном соответствии с Техническим заданием завода бурового оборудования "Уралмаш НГО холдинг". По желанию наших клиентов, мы в состоянии изменить любые параметры теплогенератора, достигая точного соответствия с предъявляемыми Техническими требованиями.

Применяемое топливо

Контейнерный теплогенератор THERMOBOX 800 может быть оснащен различным горелочным оборудованием и соответствующей топливной системой, что делает его поистине универсальным.

Важнейшим преимуществом воздухонагревателя является его возможность работать на том виде топлива, которое добывается на данном месторождении или имеется в избытке. Таким образом, эксплуатация теплогенератора THERMOBOX 800 обходится значительно дешевле аналогичных нагревателей, работающих на дизельном топливе.

Оригинальные технические решения tecnoclima® обеспечивают высокую концентрацию мощности в объеме 20-футового контейнера.

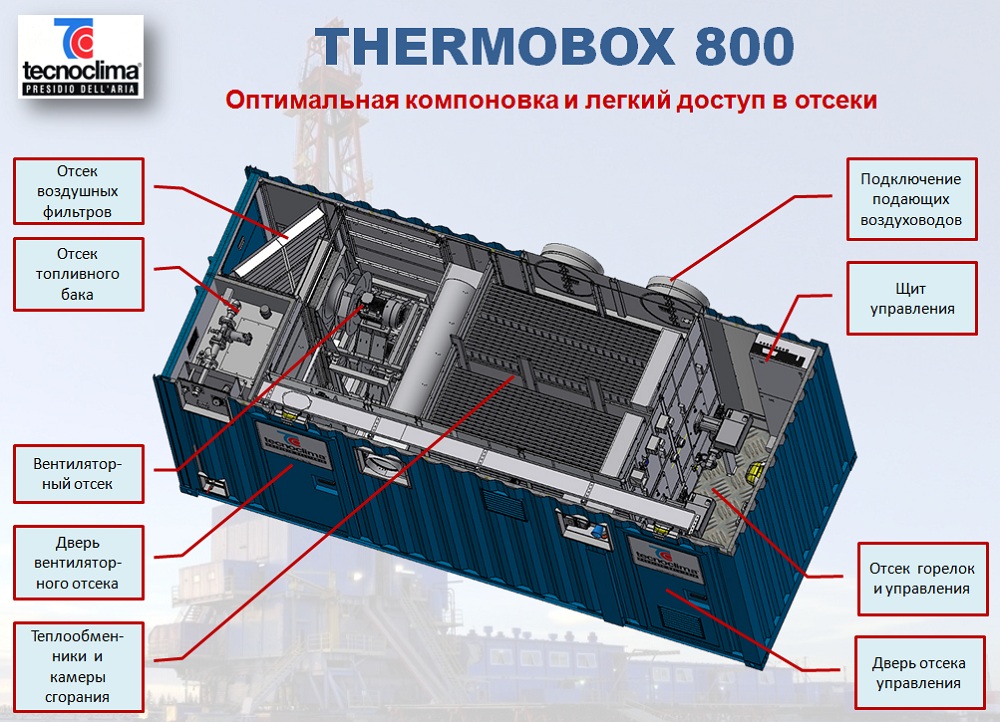

Оптимальная компоновка

Воздухонагреватель THERMOBOX 800 разработан для эксплуатации в жестких условиях низких температур. Устройство теплогенератора обеспечивает облегченный доступ к наиболее важным узлам и агрегатам, дублирование всех жизненно важных систем и возможность обслуживания горелок без общей остановки агрегата.

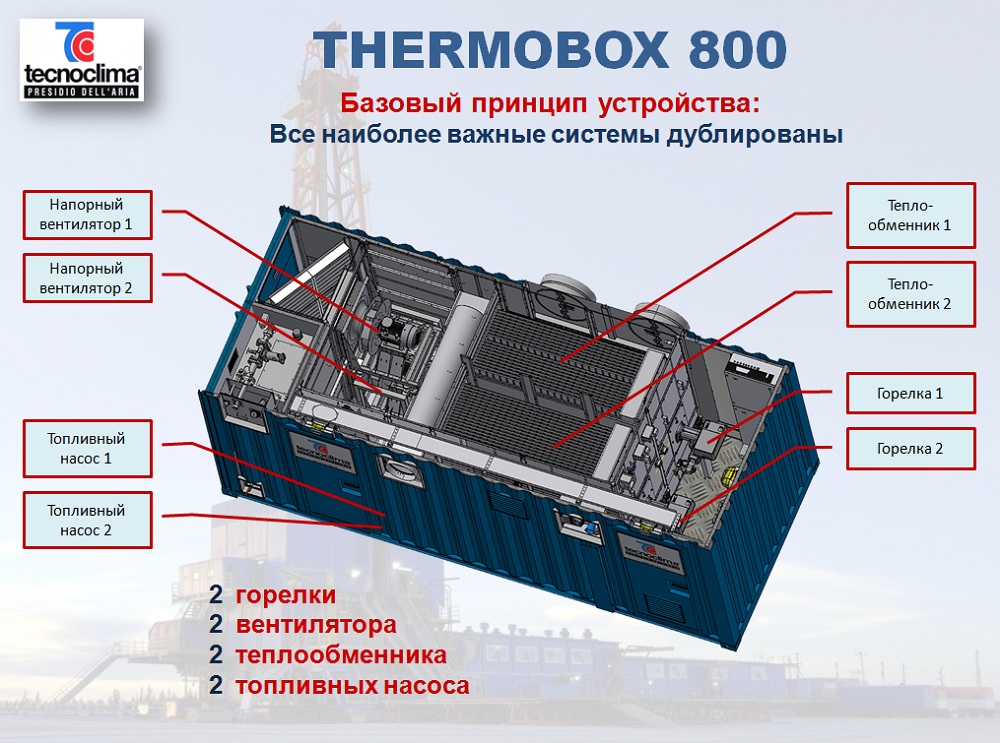

Двойное резервирование систем

В условиях северных широт, бесперебойная подача тепла в холодный период является жизненно важным фактором. Для обеспечения надежной работы теплогенератора, все его основные системы дублированы. Даже при отказе одной из систем, агрегат сможет продолжить работу с половинным расходом воздуха. При этом воздухонагреватель будет подавать воздух с температурой 65 - 70 оС.

В составе теплогенератора имеется:

  • 2 топливных насоса
  • 2 напорных вентилятора
  • 2 теплообменника из нержавеющей кислотостойкой стали
  • 2 камеры сгорания из нержавеющей жаропрочной стали
  • 2 горелки для газового конденсата с возможностью работать на дизтопливе

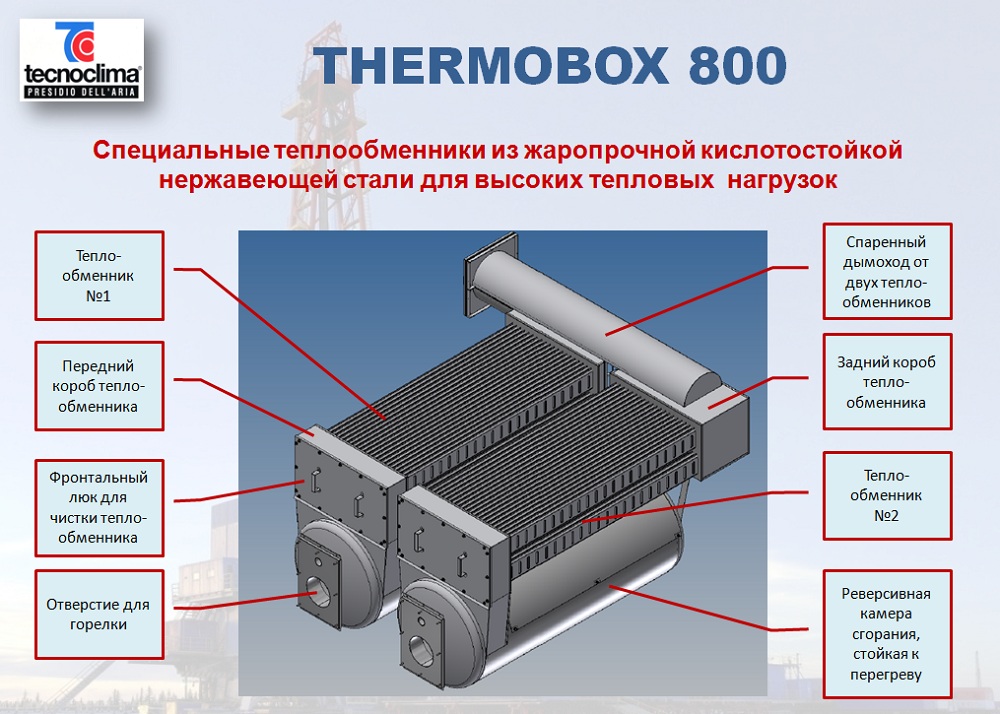

Специальный теплообменник INOX

Двойной теплообменник и камера сгорания THERMOBOX 800 спроектированы с учетом повышенных тепловых нагрузок, которые могут возникнуть при аварийном отключении электропитания на буровой. Даже в случае прекращения работы напорных вентиляторов, теплообменник и камера сгорания не пострадают от перегрева.
Теплообменник изготовлен из кислотостойкой нержавеющей стали AISI 316, а камера сгорания имеет специальную форму, эллиптические днища, увеличенную длину и изготовлена из жаропрочной нержавеющей стали AISI 430.
Конструкция теплообменника обеспечивает легкий доступ для чистки и обслуживания.
