Парогенераторы STEAMBOX 1000 от tecnoclima® отличаются набором уникальных характеристик, высочайшей надежностью и европейским качеством сборки.
Работа до -60 oC
Мощная система внутреннего обогрева, защита от замерзания, низкотемпературный взрывозащищенный топливный клапан.
Нержавеющая сталь
Бак подпитки и возврата конденсата изготовлен кислотостойкой нержавеющей стали AISI 316
Мощная система водоподготовки
Система водоподготовки учитывает плохое качество воды в полевых условиях и перемещения контейнера при экстремально низких температурах. Баки водоподготовки выполнены из нержавеющей стали и имеют дренаж для полного слива воды при перемещениях контейнера. Имеется система дозирования солевого раствора.
Возврат конденсата до 90%
Система дозирования раскисляющего реагента в котел позволяет принимать до 90% возврата конденсата. Это кардинально увеличивает энергоэффективность парогенератора, сокращая расход воды и топлива.
Легкосъемная крыша
Крыша контейнера выполнена легкосъемной, а все соединения котла внутри контейнера спроектированы с тем расчетом, что котел можно легко отключить и демонтировать с буровой для замены или сервиса при помощи крана, не отсоединяя внешние коммуникации от контейнера парогенератора. Вместе с этим, габариты контейнера и несущая способность не изменились, поэтому сохраняется возможность устанавливать на контейнер парогенератора дополнительное оборудование в стандартных морских контейнерах.
Взрывозащита Ex-II
Взрывозащищенное оборудование топливного отсека и вытяжной вентиляции.
Пожаротушение
Надежная система пожарной сигнализации и порошкового пожаротушения.
Диспетчеризация
Готовность к удаленному контролю, мониторингу и диспетчеризации по LAN и GSM.

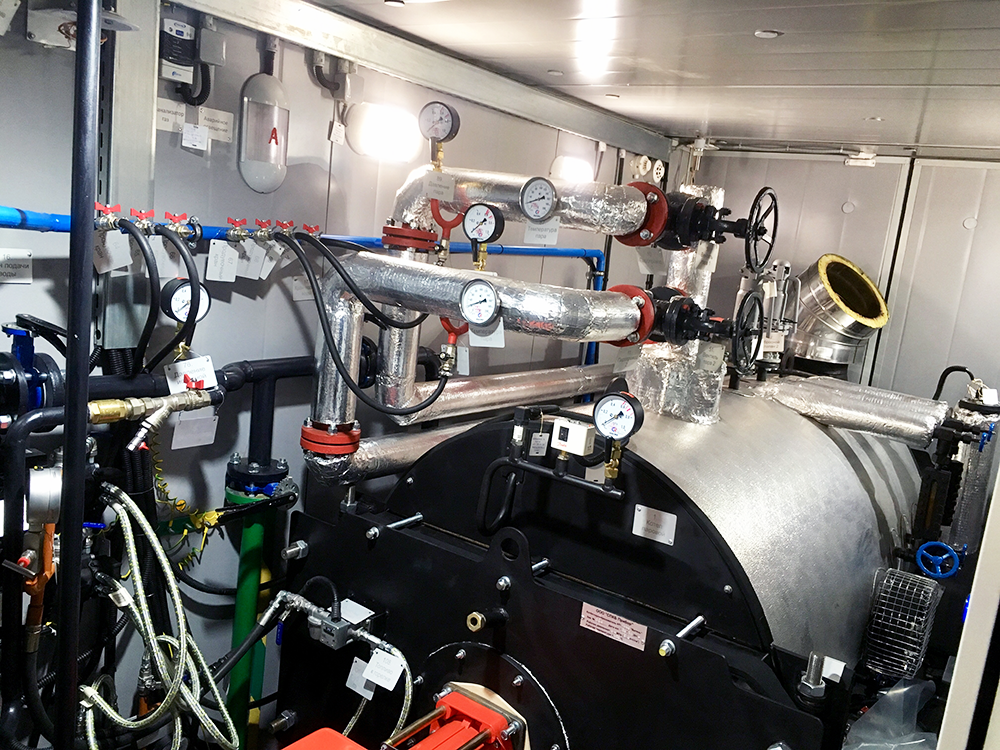

Парогенератор STEAMBOX 1000 вид на котел

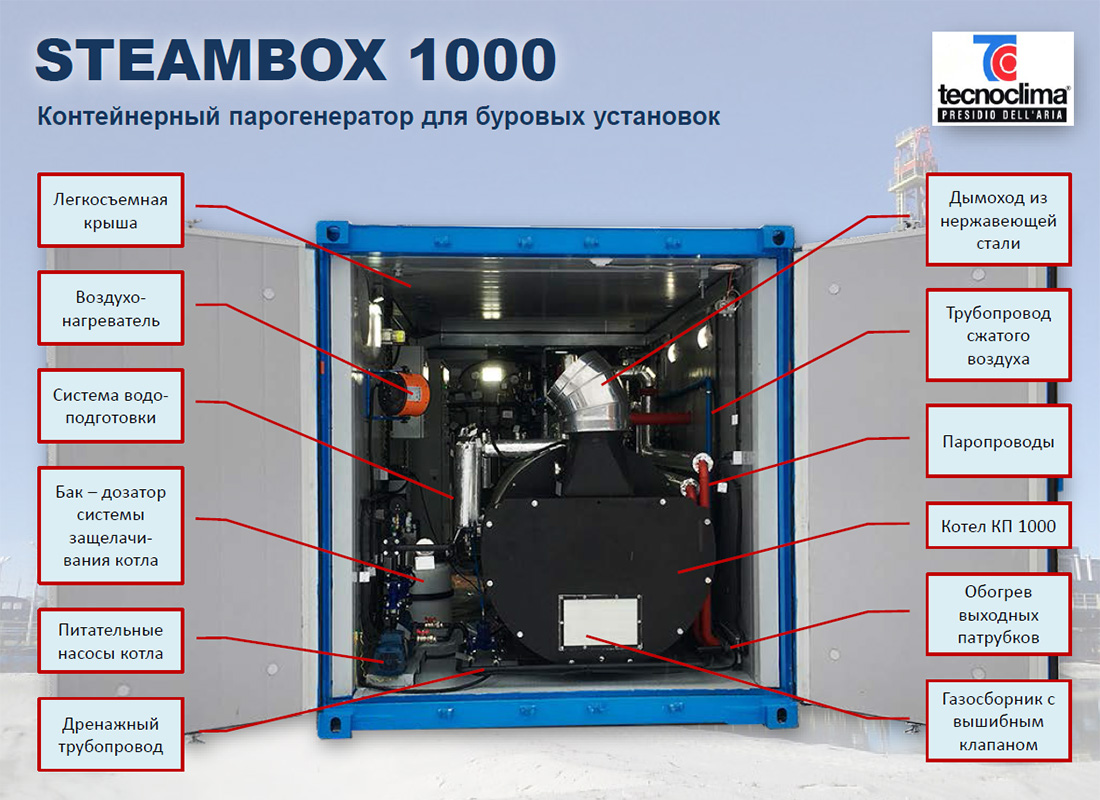

Внутреннее устройство парогенератора

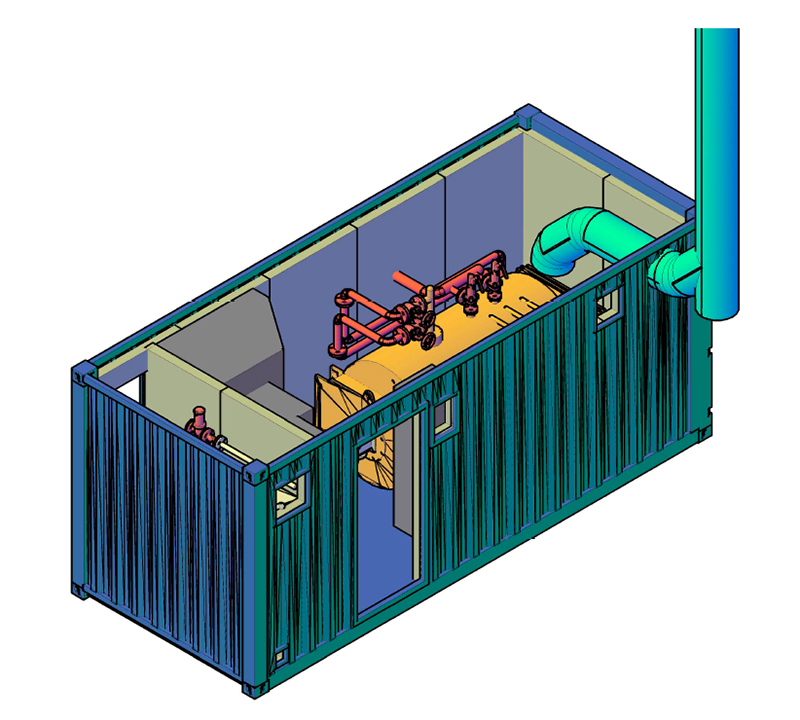

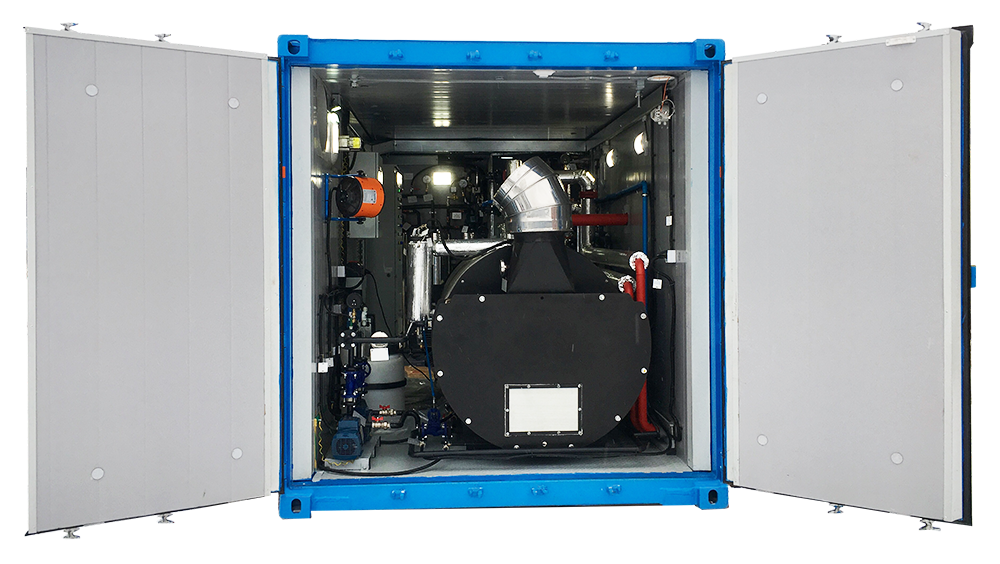

Парогенератор STEAMBOX 1000 размещается в стандартном морском контейнере размерностью 20 фт. (6 м.), оснащенном угловыми грузозахватными фитингами. Это облегчает транспортировку парогенератора любым наземным и морским транспортном, штабелирование и погрузочно - разгрузочные работы.
| Рабочий параметр | Ед. изм. | Мин. | Макс. |
|---|---|---|---|
| Номинальная тепловая мощность | кВт | 400 | 750 |
| Потребление топлива | кг/ч | ~35 | ~65 |
| Номинальная подача пара | кг/ч | ~300 | ~1000 |
| Температура пара, t | °C | 160 | |
| Рабочее давление | МПа | 0,6 | |
| Электрическое подключение | - | 400V ~50Hz 3PEN | |
| Потребляемая эл. мощность | кВт | до 20 | |
| Объем топливного бака | л | 1.000 | |
| Габариты (ДхШхВ) | мм | 6.058х2.438х2.591 | |
| Масса без топлива | кг | 8.000 | |
| Несущая способность | т | до 20 | |
Данные технические характеристики относятся к парогенератору STEAMBOX 1000, производимому в точном соответствии с Техническим заданием завода бурового оборудования "Уралмаш НГО холдинг". По желанию наших клиентов, мы в состоянии изменить любые параметры парогенератора, достигая точного соответствия с предъявляемыми Техническими требованиями.
Применяемое топливо
Контейнерный парогенератор STEAMBOX 1000 может быть оснащен различным горелочным оборудованием и соответствующей топливной системой, что делает его поистине универсальным.
Важнейшим преимуществом парогенератора является его возможность работать на том виде топлива, которое добывается на данном месторождении или имеется в избытке. Таким образом, эксплуатация парогенератора STEAMBOX 1000 обходится значительно дешевле аналогичных нагревателей, работающих на дизельном топливе.
Оригинальные технические решения tecnoclima® обеспечивают высокую производительность в объеме 20-футового контейнера.
Оптимальная компоновка
Парогенератор STEAMBOX 1000 разработан для эксплуатации в жестких условиях низких температур. Устройство теплогенератора обеспечивает облегченный доступ к наиболее важным узлам и агрегатам, дублирование топливной системы и возможность демонтажа котла без снятия парогенератора с буровой.
Приспособлен к плохой воде
В местах эксплуатации буровой, качество воды не всегда бывает идеальным. Часто приходится использовать речную воду или воду из близлежащих водоемов, характеристики жесткости, содержания железа и показатели рН которой не соответствуют параметрам применения для парового котла. В связи с этим, парогенераторы на обычных для данной отрасли котлах серии "Е" зачастую выходят из строя раньше времени из-за массированного образования накипи и закупорки теплообменников или их преждевременной коррозии. В парогенераторах STEAMBOX 1000 использован жаротрубный котел, где вода омывает пакет жаровых труб, по которым проходят нагретые газы. Таким образом, не происходит закупоривания накипью трубок теплообменника, характерного для водотрубных котлов. Кроме того, накопленный в объеме котла пар представляет собой резерв на случай аварийного отключения горелки.

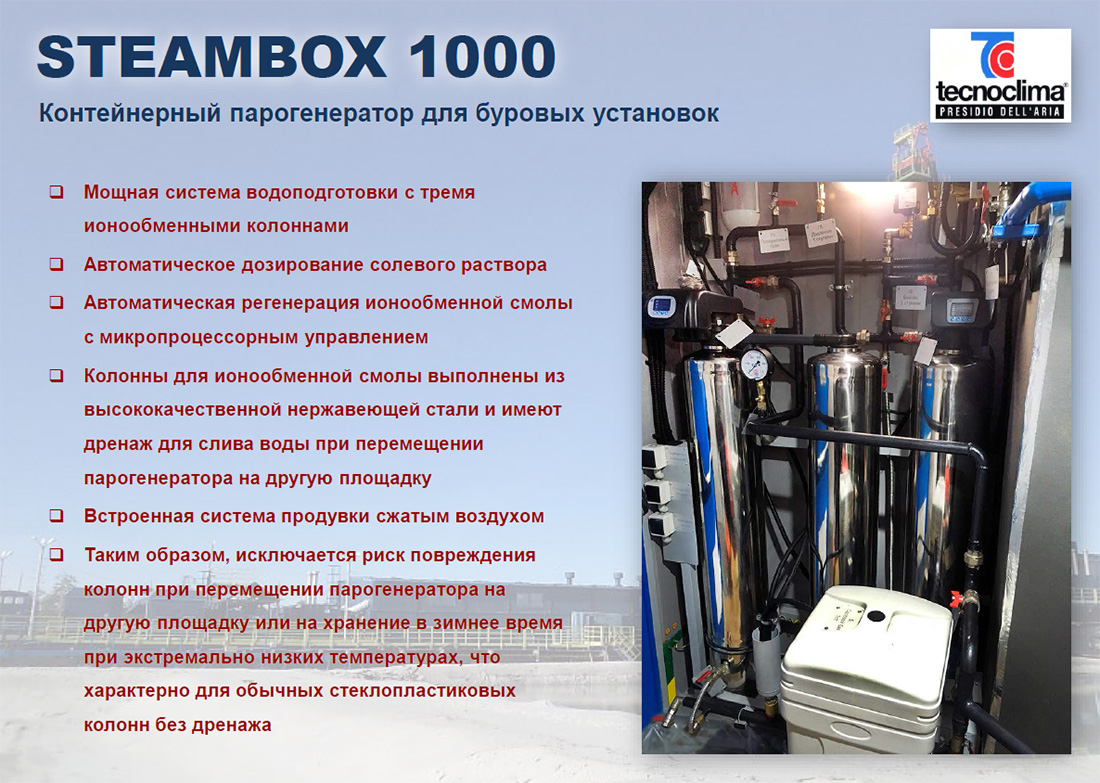

Для доведения параметров воды до приемлемых значений, в парогенераторе установлена мощная система водоподготовки на основе ионообменной смолы. Колбы системы водоподготовки выполнены из нержавеющей стали и снабжены дренажом, что гарантирует высокую надежность системы при перемещениях парогенератора в условиях сверхнизких температур.
Системы дозирования солевого раствора и защелачивающих реагентов работают в автономном режиме и существенно продлевают срок службы парогенератора.

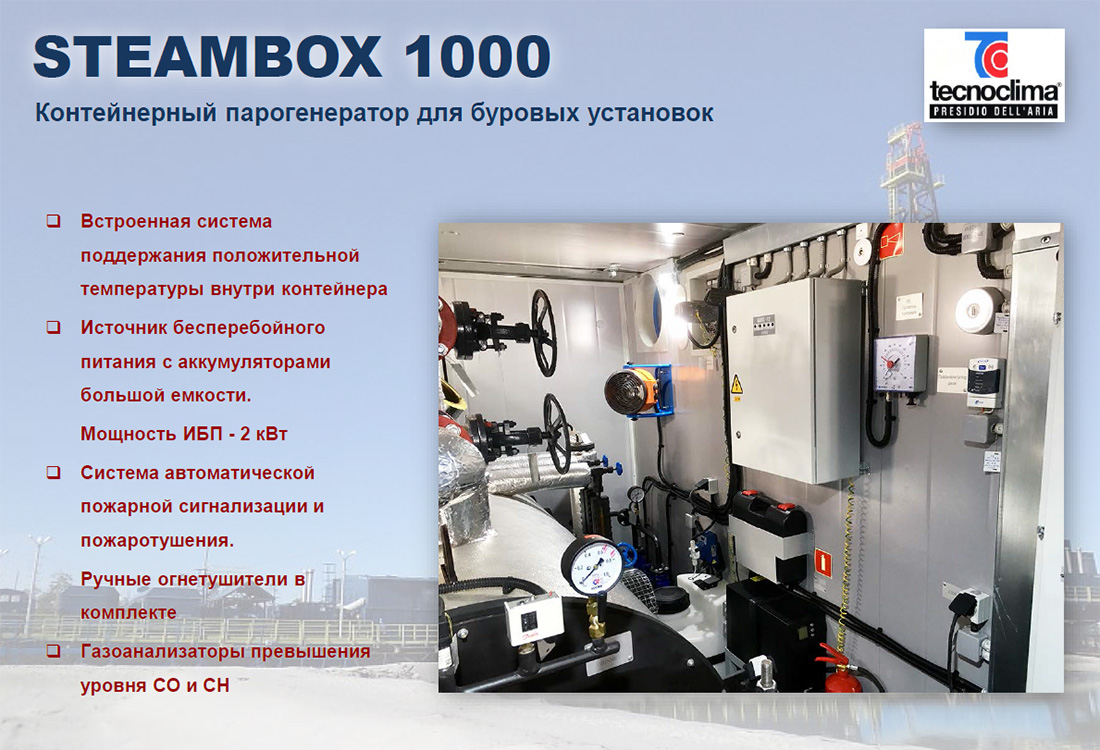

Системы безопасности
Парогенератор STEAMBOX 1000 предназначен для эксплуатации в условиях сверхнизких температур, вдали от обжитых мест и ремонтной инфраструктуры, на объектах повышенной опасности. Поэтому надежности, безотказности и пожаробезопасности данного оборудования было уделено повышенное внимание.
Каждый контейнер имеет полностью взрывобезопасный топливный отсек, отделенный от основного отсека огнестойкой перегородкой. Контейнеры защищены от замерзания установкой автоматических электрических воздухонагревателей. Также в контейнерах установлена эффективная система пожарной сигнализации и пожаротушения порошкового типа, работающая при сверхнизких температурах.
