Нагреватели серии TCO-E/K – высокоэффективные воздухонагреватели в горизонтальном исполнении для установки снаружи помещения, как для прямой подачи нагретого воздуха, так и для работы с воздуховодами, удовлетворяют всем требованиям по обогреву и вентиляции помещений любого характера и объема. Предназначены для установки на крышах, в низких помещениях или в случаях, когда горизонтальное расположение нагревателя удобнее.
Область применения
Воздухонагреватели TCO-E/K являются универсальными и подходят для обогрева (а также нагрева свежего наружного воздуха в системах приточной вентиляции) практически любых помещений, в том числе:
- промышленных и сельскохозяйственных зданий и сооружений, вспомогательных и бытовых помещений;
- торговых площадей - магазинов, супермаркетов, крытых рынков и т.д.;
- автосалонов, выставочных павильонов, оздоровительных центров и спортивных залов;
- залов театров, клубов, ресторанов и других общественных помещений;
- складов, теплиц и животноводческих помещений;
- ремонтных мастерских и помещений для автосервиса.
- Горелка и щит управления расположены в герметичном отсеке;
- Воздухозаборные решетки надежно защищают от дождя;
- 16 моделей с тепловой мощностью от 60 до 1.160 кВт;
- Расход воздуха – от 4.300 до 70.000 нм3/ч;
- Степень нагрева – от 40 до 60°С;
- Максимальное статическое давление (стандартное исполнение) – до 220 Па;
- Максимальное статическое давление («S» версия) – до 450 Па;
- Эффективность (КПД) – до 90%;
- Для прямой подачи воздуха в помещение или для работы с системой воздуховодов;
- Работают как с газовой, так и с жидкотопливной горелкой, одно-, двухступенчатой или с плавным регулированием мощности;
- Камера сгорания из жаропрочной нержавеющей стали AISI 430;
- Электронная система контроля, интеллектуальная система управления;
- Прочный корпус рамной конструкции со звуко- и теплоизолированными панелями;
- Используются малошумные центробежные вентиляторы двухстороннего всасывания с клиноременной передачей;
- Конвективная часть теплообменника из нержавеющей стали;
- Доступны также исполнения: с низким NOx, с изменяемым расходом воздуха, с высоким напором воздуха, версия с конденсацией.

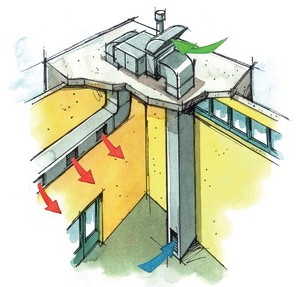

Пример установки воздухонагревателя TCO-E/K на крыше здания (с частичной рециркуляцией)
| Модель | Тепловая нагрузка | Полезная тепловая мощность | Расход воздуха при +15°C нм3/час | Полезное остаточное статическое давление, Пa | Напряжение эл. сети (50 Гц), В | ||
| кВт | ккал/час | кВт | ккал/час | ||||
| TCO 45 E/K | 60,0 | 51.600 | 54,0 | 46.450 | 4.300 | 160 | 230 ~ |
| TCO 75 E/K | 94,0 | 80.850 | 82,2 | 70.700 | 6.000 | 160 | 230 / 400 3N ~ |
| TCO 80 E/K | 103,2 | 88.790 | 93,0 | 80.000 | 7.600 | 160 | 230 / 400 3N ~ |
| TCO 100 E/K | 122,3 | 105.150 | 107,0 | 92.000 | 7.600 | 160 | 230 / 400 3N ~ |
| TCO 125 E/K | 161,2 | 138.600 | 145,3 | 125.000 | 9.600 | 220 | 230 / 400 3N ~ |
| TCO 150 E/K | 190,0 | 163.400 | 168,2 | 144.600 | 11.500 | 200 | 230 / 400 3N ~ |
| TCO 175 E/K | 225,8 | 194.225 | 203,5 | 175.000 | 13.400 | 200 | 230 / 400 3N ~ |
| TCO 200 E/K | 258,8 | 222.600 | 230,3 | 198.100 | 15.300 | 180 | 230 / 400 3N ~ |
| TCO 250 E/K | 322,6 | 277.470 | 290,7 | 250.000 | 19.000 | 200 | 230 / 400 3N ~ |
| TCO 300 E/K | 391,0 | 336.250 | 347,6 | 298.950 | 23.000 | 170 | 230 / 400 3N ~ |
| TCO 375 E/K | 460,6 | 396.160 | 415,0 | 356.900 | 28.700 | 280 | 230 / 400 3N ~ |
| TCO 450 E/K | 590,0 | 507.300 | 523,2 | 450.000 | 34.500 | 220 | 230 / 400 3N ~ |
| TCO 500 E/K | 645,3 | 554.940 | 581,4 | 500.000 | 40.200 | 220 | 230 / 400 3N ~ |
| TCO 600 E/K | 769,0 | 661.500 | 682,9 | 587.400 | 49.000 | 180 | 230 / 400 3N ~ |
| TCO 800 E/K | 1.000,0 | 860.000 | 883,7 | 760.000 | 67.000 | 200 | 230 / 400 3N ~ |
| TCO 1000 E/K | 1.160,0 | 997.600 | 1.044,0 | 897.840 | 70.000 | 200 | 230 / 400 3N ~ |

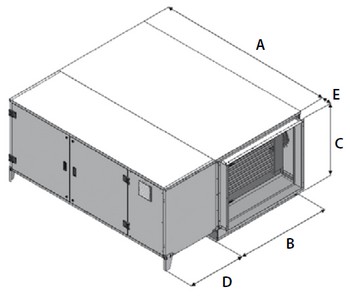

ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА TCO-E/K 45-300
| Модель | Размеры, мм | Дымоход, Ø мм | Вес, кг | ||||||
| A | B | C | D | E | |||||
| TCO 45 E/K | 1.580 | 812 | 685 | 600 | 170 | 150 | 240 | ||
| TCO 75 E/K | 1.800 | 890 | 800 | 600 | 170 | 180 | 310 | ||
| TCO 80 E/K | 1.950 | 1.060 | 910 | 600 | 170 | 200 | 370 | ||
| TCO 100 E/K | 1.950 | 1.060 | 910 | 600 | 170 | 200 | 370 | ||
| TCO 125 E/K | 2.120 | 1.300 | 1.020 | 600 | 170 | 250 | 555 | ||
| TCO 150 E/K | 2.120 | 1.300 | 1.020 | 600 | 170 | 250 | 555 | ||
| TCO 175 E/K | 2.550 | 1.500 | 1.125 | 800 | 170 | 250 | 680 | ||
| TCO 200 E/K | 2.550 | 1.500 | 1.125 | 800 | 170 | 250 | 680 | ||
| TCO 250 E/K | 2.750 | 1.700 | 1.320 | 800 | 170 | 300 | 860 | ||
| TCO 300 E/K | 2.750 | 1.700 | 1.320 | 800 | 170 | 300 | 860 | ||

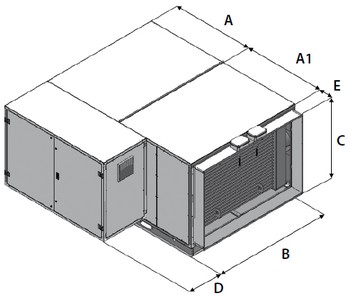

ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА TCO-E/K 375-1000
| Модель | Размеры, мм | Дымоход, Ø мм | Вес, кг | ||||||
| A | A1 | B | C | D | E | ||||
| TCO 375 E/K* | 1.400 | 1.870 | 2.090 | 1.440 | 1.000 | 170 | 330 | 1.350 | |
| TCO 450 E/K* | 1.400 | 1.870 | 2.090 | 1.440 | 1.000 | 170 | 330 | 1.350 | |
| TCO 500 E/K* | 1.400 | 2.120 | 2.500 | 1.600 | 1.000 | 170 | 370 | 1.900 | |
| TCO 600 E/K* | 1.400 | 2.120 | 2.500 | 1.600 | 1.000 | 170 | 370 | 1.900 | |
| TCO 800 E/K* | 1.400 | 2.120 | 3.500 | 1.700 | 1.000 | 170 | 380 | 2.400 | |
| TCO 1000 E/K* | 1.600 | 2.120 | 3.500 | 1.700 | 1.000 | 170 | 380 | 2.450 | |
*Модели TCO 375 E – TCO 1000 E поставляются не моноблоком, а тремя частями: вентиляторная секция, теплообменная секция и шкаф для горелки
Конструкция воздухонагревателя имеет следующие особенности:
- Корпус агрегата конструктивно представляет собой раму, обшитую панелями из листовой оцинкованной стали с порошковым покрытием.
- С внутренней стороны панели покрыты звуко- и теплоизолирующими матами.
- Вентиляторная группа состоит из одного или нескольких малошумных центробежных вентиляторов двухстороннего всасывания с клиноременной передачей от электродвигателя.
- Рабочие колеса вентиляторов предварительно статически и динамически отбалансированы.
- Заменой шкивов можно в определенных пределах изменять скорость вращения крыльчатки вентилятора.
- Электрооборудование и автоматика обеспечивают управление воздухонагревателем как в ручном, так и в автоматическом режимах, а также гарантируют во всех случаях безопасность его эксплуатации.
- Сдвоенный FAN-LIMIT термостат управляет работой блока вентилятора и защищает нагреватель от перегрева.
Высокоэффективный теплообменник состоит из следующих узлов:
- Камера сгорания, цилиндрической или эллипсоидальной формы, прекрасно охлаждаемая во всех своих точках, изготовлена из жаропрочной нержавеющей стали марки AISI 430 (с содержанием хрома 18%);
- Топка – реверсивная, с низкой теплонапряженностью;
- Теплообменные элементы – плоские трубные секции, изготовленные из листовой нержавеющей стали, с турбулизирующим эффектом для максимальной эффективности теплообмена;
- Коллекторы дымовых газов, передний и задний, изготовлены из нержавеющей стали и оснащены широкими инспекционными люками, предоставляющими легкий осмотр и очистку теплообменника.
Направления забора воздуха

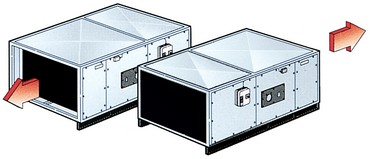

Направления подачи воздуха

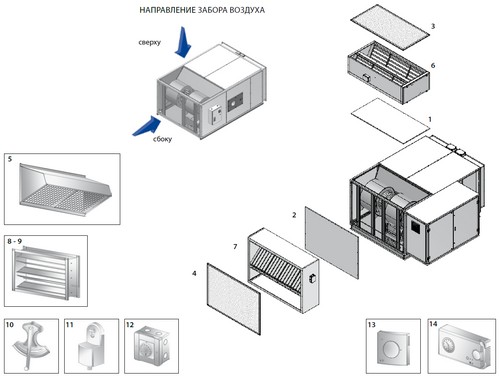

Воздухонагреватели комплектуются большим спектром дополнительных аксессуаров:
- воздушными фильтрами (7);
- защитными решетками (3, 4), глухими панелями (1, 2);
- защитным козырьком от дождя (5);
- воздушными заслонками (8-9) с ручным приводом (10) или сервоприводом (11), включая версию для низких температур с электрообогревом;
- контроллерами удаленного управления воздушными заслонками (12);
- одноступенчатыми комнатными термостатами (13);
- программируемыми комнатными термостатами (14).
