Серия HB – это компактные газовые и жидкотопливные воздухонагреватели с высоким КПД, предназначенные для обогрева небольших цехов, ангаров, складов, а также жилых помещений (коттеджей и административно-бытовых помещений). Подают воздух напрямую в помещение, либо через систему воздуховодов.



Область применения

Высокоэффективные газовые и жидкотопливные воздухонагреватели HB предназначены для отопления помещений небольших размеров:

  • Производственные цеха;
  • Ангары;
  • Склады;
  • Коттеджи;
  • Административно-бытовые помещения;
  • Лаборатории
Отличительные свойства
Технические данные
Конструктивные особенности
  • Серийно производятся 5 моделей с тепловой мощностью от 22 до 41 кВт;
  • Могут работать с воздуховодами или подавать теплый воздух непосредственно в отапливаемое помещение;
  • Работают с горелкой на газе или дизельном топливе;
  • Малошумный радиальный вентилятор двухстороннего всасывания;
  • Высокоэффективный теплообменник из жаропрочной нержавеющей стали с очень надежной камерой сгорания из толстого металла и запатентованными высокоэффективными трапецеидальными элементами для лучшего теплообмена;
  • Электронная система контроля и управления;
  • Прочный рамный корпус обшит теплоизяционными панелями из оцинкованной стали с порошковым покрытием;
  • Широкая гамма дополнительных принадлежностей.

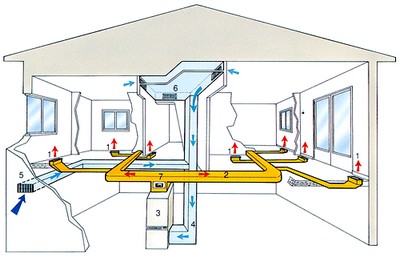

Пример использования воздухонагревателя HB для отопления коттеджа

Модель
Тепловая нагрузка Полезная тепловая мощность Расход воздуха при +15°C нм3/час Полезное статическое давление, Пa Эл. сеть, Вт / Гц
кВт ккал/час кВт ккал/час
HB 101
 21,9 18.826 19,7 17.000 1.400 80 230 / 50
HB 102
 25,6 22.075 23,2 20.000 1.550 80 230 / 50
HB 103
 32,1 27.654 29,1 25.000 2.100 80 230 / 50
HB 131
 36,1 31.042 32,5 28.000 2.450 80 230 / 50
HB 132
 41,2 35.437 37,2 32.000 2.850 80 230 / 50

ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА

Модель Размеры, мм Дымоход, Ø мм Вес, кг
A B C
HB 101 968 500 1.395 150 109
HB 102 968 500 1.395 150 109
HB 103 968 500 1.395 150 109
HB 131 968 600 1.395 150 142
HB 132 968 600 1.395 150 142

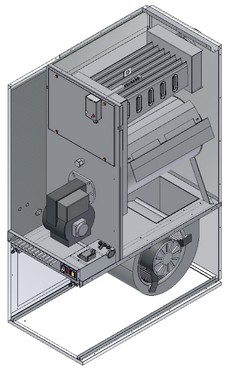

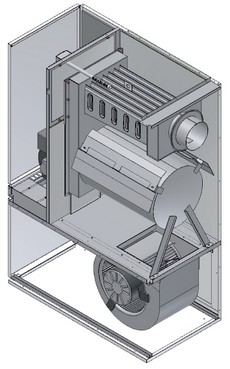

Возухонагреватель состоит из следующих комплектующих:

Патентованного теплообменника с высокой теплоотдачей, с тремя ходами дымовых газов, камерой сгорания из стали COR-TEN и трубчатым теплообменником из
высококачественной стали;
Корпуса – каркасно-панельная конструкция, панели из окрашенной листовой стали с тепловой и звукоизоляцией, секция обслуживания и съемная инспекционная панель;
Вентиляторной группы – центробежный вентилятор, однофазный электродвигатель, вентилятор мотор-колесо;
Электрической аппаратуры управления и защиты, для однофазного электропитания 230 В / 50 Гц, в комплекте со сдвоенным термостатом FAN-LIMIT;
Воздушного фильтра – со съемными очищаемыми элементами;
Закрывающей панели для секции забора воздуха;
Для версии на жидком топливе в комлект поставки входит жидкотопливная горелка с электрической аппаратурой, соплом и гибкими трубами, фильтром и комнатным термостатом;
Для версии на газе в комлект поставки входит газовая дутьевая горелка с электрической аппаратурой, газовой линией, комплектом для перевода на сжиженный газ и комнатным термостатом.

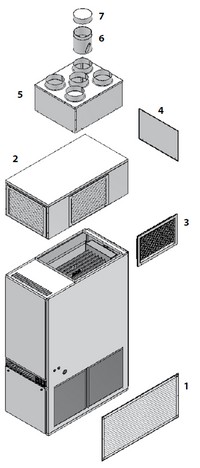

Воздухонагреватели комплектуются большим спектром дополнительных аксессуаров:

  • боковыми решетками (1);
  • воздухораспределителями прямой подачи (2) с решетками для подачи воздуха (3);
  • закрывающими панелями воздухораспределителя прямой подачи (4);
  • воздухораспределителями с патрубками для подключения воздуховодов (5);
  • регулирующими заслонками (6);
  • заглушками патрубков для подключения воздуховодов (7);
  • батареями испарителя для летнего охлаждения.
