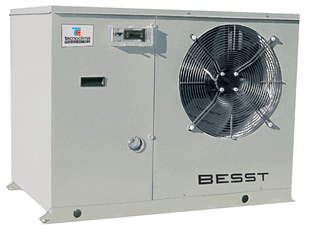

Реверсивные тепловые насосы серии SUPERBESST предназначены для нагрева и охлаждения воды в системах отопления и охлаждения жилых, торговых и промышленных помещений. Нагрев воды происходит путем механического сжатия фреона и его испарения, при охлаждении происходит инверсия циклов. Для серии SUPERBESST используется одна из современных разработок мирового рынка - экологически чистый фреон R410A. Новый хладагент гарантирует высокий коэффициент теплообмена, благодаря чему стало возможным уменьшение габаритов установки. Данный фреон особенно рекомендуется для использования в аппаратах большой мощности. Особое внимание было уделено проектированию конденсатора с поверхностной гидрофильной обработкой. Характеристики конденсатора способствуют сокращению и ускорению циклов оттаивания.
В дополнение к обычным компонентам, аппарат имеет накопительный и расширительный бак и насос. Электронный контроллер последнего поколения управляет и следит за всеми функциями аппарата на основе оперативного считывания и обработки данных, полученных встроенными датчиками температуры и давления. Установка имеет функцию самоконтроля, благодаря которой заданные значения изменяются в зависимости от реальных требований потребителя. Аппарат можно подключить к более сложному оборудованию, например, комбинирование с отопительным котлом, производство воды для бытового потребления и соединение с системами возобновляемой энергии. Широкий выбор комплектующих удовлетворит любые проектные требования. Аппарат характеризуется бесшумностью работы, высоким КПД и отличной эксплуатацией при температуре до -15°С. О надежности и безопасности аппарата свидетельствуют сертификаты, выданные международно-признанными организациями.
- Помещения любого характера с системами отопления и кондиционирования на базе приточных установок с водяными батареями или фанкойлов
- Гарантия функционирования при температуре до -15°С;
- Экологически чистый фреон R410A;
- Коэффициент C.O.P. 4,6;
- Пониженная частота циклов оттаивания;
- Автоматическое регулирование скорости осевых вентиляторов;
- Конденсатор с гладкими ребрами и гидрофильной обработкой;
- Датчик внешней температуры для особых функций теплового насоса;
- Дополнительные гидравлические соединения;
- Расходомер для контроля за правильным расходом жидкости;
- Электронный контроллер последнего поколения;
- Наличие горизонтального накопителя, циркуляционного насоса, расширительного бака, расходомера, манометра, сапуна.
Применение теплового насоса SUPERBESST для отопления и кондиционирования офисного здания (с модульным термокондиционером NTPM)
Применение теплового насоса SUPERBESST для отопления и кондиционирования жилого здания (с фанкойлами KUBO-S или VX)
Модель | SUPERBESST | ||||||||
11 | 12 | 21 | 22 | 31 | 32 | 41 | 42 | ||
Тепловая мощн.1 | кВт | 6,8 | 8,6 | 10,4 | 12,0 | 15,4 | 19,6 | 24,9 | 33,6 |
ккал/ч | 5.856 | 7.396 | 8.884 | 10.320 | 13.244 | 16.856 | 21.414 | 28.896 | |
Потреб. мощн. (нагрев)2 | кВт | 1,6 | 2,0 | 2,6 | 2,9 | 3,9 | 4,8 | 6,1 | 7,6 |
Потреб. мощн. (охлаж.)2 | кВт | 2,0 | 2,4 | 3,1 | 3,6 | 4,4 | 5,9 | 7,5 | 9,8 |
Эл. сеть | В, 50 Гц | 230 | 230 | 230 | 230 или 400 | 400 | 400 | 400 | 400 |
1Данные получены при следующих условиях:
НАГРЕВ - температура наружного воздуха +7°С с сухим термометром, +6°С с влажным термометром; температура воды на выходе +35°С, температура воды на входе +30°С.
ОХЛАЖДЕНИЕ - температура наружного воздуха +35°С; температура воды на выходе +18°С, температура воды на входе +23°С.
2Включая мощность потребления водяного насоса.
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА
Модель | Размеры, мм | Ø гидравлических соединений |
Вес, кг | ||
A | B | C | |||
SUPERBESST 11 | 1.100 | 378 | 805 | 3/4” | 110 |
SUPERBESST 12 | 1.100 | 378 | 805 | 3/4” | 112 |
SUPERBESST 21 | 1.300 | 428 | 1.000 | 1” | 164 |
SUPERBESST 22 | 1.300 | 428 | 1.000 | 1” | 175 |
SUPERBESST 31 | 1.560 | 478 | 1.305 | 1” | 224 |
SUPERBESST 32 | 1.560 | 478 | 1.305 | 1” | 230 |
SUPERBESST 41 | 1.950 | 570 | 1.500 | 1 1/4” | 390 |
SUPERBESST 42 | 1.950 | 570 | 1.500 | 1 1/4” | 394 |
Конструкция теплового насоса состоит из следующих комплектующих:
- Охлаждающего компрессора винтового типа, герметичного, расположенного в специальном отсеке и установленного на антивибрационных стойках;
- Воздушного теплообменника хладагент R410A/воздух, изготовленного из медных труб с алюминиевым влагозащищённым оребрением;
- Водяного теплообменника хладагент R410A/вода, паяного пластинчатого, c пластинами из нержавеющей стали;
- Внутренней гидросистемы, состоящей из электронасоса, водяного манометра, клапана безопасности, датчика потока, кранов наполнения/слива;
- Контура охлаждения из паяных медных труб в комплекте с клапанами безопасности, фильтром-осушителем, глазком для контроля прохождения жидкого хладагента, расширительным термостатическим клапаном и антиконденсатной теплоизоляцией труб;
- Контроллера скорости вращения вентиляторов для изменения давления хладагента путем регулировки скорости вращения вентиляторов с помощью контроллера удаленного управления и микропроцессора;
- Электрической аппаратуры управления и контроля в комплекте с размыкающими предохранителями на входе электропитания;
- Электронного микропроцессора для управления работой чиллера во всех условиях эксплуатации;
- Датчика потока для обеспечения необходимого расхода воды;
- Инерционного аккумулирующего бака с расширительным баком (только для моделей версии /R);
- Корпуса из панелей из листовой оцинкованной стали, окрашенной напылением;
- Винтовых вентиляторов с низким уровнем шума в комплекте с защитной решеткой, установленных на специальных антивибрационных стойках.
