Фанкойлы серии VX имеют обшивку толщиной 22 мм из светлой листовой стали и решетку подачи воздуха из материала ABS с открываемыми боковыми отверстиями для доступа к панели управления. Несущая структура выполнена из плотной оцинкованной листовой стали с отверстиями для крепления на стене/потолке и имеет внутреннюю теплозвуковую изоляцию (класс М).

Высокоэффективный теплообменник (с оребрением для создния завихрений с высоким числом Рейнольдса) с трубками из меди с алюминиевым оребрением, блокируемыми посредством механического расширения. Выводы для подключения воды оснащены системой, предупреждающей вращение, ручными сапунными клапанами, и расположенными слева ручными клапанами вывода воды. По заказу клапаны размещаются справа, в любом случае клапаны могут легко инвертироваться.

Вентиляционный узел состоит из 1, 2 или 3 центробежных вентиляторов двойного всасывания с лопастями из пластмассы последнего поколения, с непосредственным приводом. Электродвигатель имеет устройство тепловой защиты (Klixon) и рабочий конденсатор (IP 42, Класс B). Высокоэффективный воздушный фильтр выполнен из акриловых и полиэфирных материалов, приводится в исходное состояние посредством промывки водой, продувки и вытяжки.

Область применения
  • Жилые, офисные и производствнные помещения малых и средних размеров.
Отличительные свойства
Технические данные
Конструктивные особенности
  • Механическая прочность до 200 кг;
  • Три версии - вертикальная настенная (VA), горизонтальная потолочная (HB), горизонтальная встраиваемая (CH);
  • Корпус из окрашенной оцинкованной коррозионностойкой стали;
  • Теплообменник из медных труб с алюминиевым оребрением;
  • Гидравлические подключения справа или слева;
  • Радиальный 6-скоростной вентилятор с низким уровнем звукового давления;
  • Емкость для сбора конденсата;
  • Очищаемый высокоэффективный воздушный фильтр;
  • Удобная система управления.

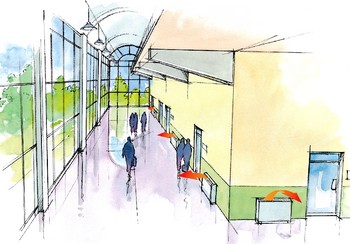

Применение фанкойлов VX для отопления коммерческого здания

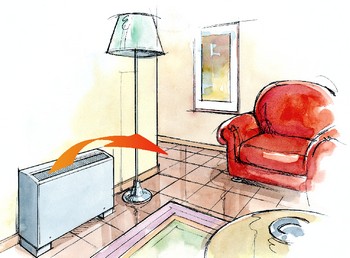

Применение фанкойлов VX для отопления жилого помещения

Модель Ед. изм. VX
130 230 330 430 530 630
Тепловая мощность1 кВт 3,4 4,3 5,5 6,1 8,0 9,2
кКал/ч 2.924 3.698 4.730 5.246 6.880 7.912
Мощность охлаждения2 кВт 1,5 2,0 2,6 3,0 3,8 4,3
кКал/ч 1.290 1.720 2.236 2.580 3.268 3.698
Номинальный расход воздуха3 нм3/ч 350 360 435 447 647 655

Модель Ед. изм. VX
730 830 930 1030 1130 1230
Тепловая мощность1 кВт 12,1 13,6 17,0 19,0 21,1 24,2
кКал/ч 10.406 11.696 14.620 16.340 18.146 20.812
Мощность охлаждения2 кВт 5,5 6,4 7,5 9,0 9,6 10,7
кКал/ч 4.730 5.504 6.450 7.740 8.256 9.202
Номинальный расход воздуха3 нм3/ч 975 1.003 1.431 1.472 1.908 1.962

ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА

Вертикальная настенная версия (VX-VA)



Горизонтальная потолочная версия (VX-HB)



Горизонтальная встраиваемая версия (VX-CH)

Модель Размеры VA-HB, мм Размеры CH, мм

Вес, кг
Длина Высота Глубина Длина Высота Глубина VA HB CH
VX 130 670 520 220 545 450 215 13 15 11
VX 130 670 520 220 545 450 215 14 16 12
VX 130 870 520 220 745 450 215 16 18 14
VX 130 870 520 220 745 450 215 17 19 15
VX 130 1.070 520 220 945 450 215 23 25 20
VX 130 1.070 520 220 945 450 215 24 26 21
VX 130 1.270 520 220 1.145 450 215 26 29 23
VX 130 1.270 520 220 1.145 450 215 28 31 25
VX 130 1.470 520 220 1.345 450 215 30 34 27
VX 130 1.470 520 220 1.345 450 215 31 35 29
VX 130 1.670 520 220 1.545 450 215 34 39 31
VX 130 1.670 520 220 1.545 450 215 38 42 35

Конструкция фанкойла состоит из следующих комплектующих:

  • Корпуса из окрашенной листовой стали, с решеткой подачи нагретого воздуха из полимера ABS;
  • Фильтра воздушного очищаемого;
  • Вентиляторной группы: один, два или три центробежных вентилятора с 6-скоростным электродвигателем (3 центральные скорости связаны);
  • Радиатора теплообменного трёхрядного;
  • Емкости для сбора конденсата.



Следующие аксессуары доступны по запросу:

  • Встроенный пульт управления ВЫКЛ./3 скорости + переключатель ЛЕТО/ЗИМА + комнатный термостат: пульт управления на борту агрегата в комплекте с комнатным термостатом  позволяет задавать режимы работы ВЫКЛ./3 скорости, ЛЕТО/ЗИМА;
  • Пульт дистанционного управления ВЫКЛ./ ЛЕТО/ЗИМА + 3 скорости + электронный комнатный термостат: пульт дистанционного управления для установки отдельно от агрегата в удобном для доступа месте позволяет задавать режимы работы ВЫКЛ./3 скорости, ЛЕТО/ЗИМА и поставляется в комплекте с электронным комнатным термостатом;
  • Двухходовой клапан – поставляется установленным на фанкойл, электротермический сервопривод 230 В ВКЛ./ВЫКЛ., медные трубы, прокладки для установки клапана, ниппели и материал для монтажа электропроводки;
  • Трехходовой клапан – поставляется установленным на фанкойл, электротермический сервопривод 230 В ВКЛ./ВЫКЛ., медные трубы, прокладки для установки клапана, ниппели и материал для монтажа электропроводки;
  • Емкость для сбора конденсата с гидравлических соединений, вертикальная версия: для сбора конденсата, формирующегося на 2-х или 3-х ходовом клапане;
  • Емкость для сбора конденсата с гидравлических соединений, горизонтальная версия: для сбора конденсата, формирующегося на 2-х или 3-х ходовом клапане;
  • Опорные ножки (пара) для маскировки труб, выходящих из пола.
