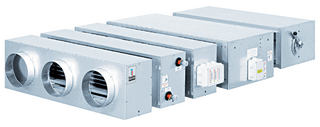

NTPM представляют собой агрегаты средней мощности модульного типа с водяным теплоносителем для отопления и кондиционирования помещений малых и средних размеров.

7 моделей с разными типами теплообменников разработаны для отопления, кондиционирования и обработки воздуха. Производятся две версии: горизонтальная (NTPM/H) и вертикальная (NTPM/V).

Область применения
  • Жилые, офисные и производствнные помещения малых и средних размеров.
Отличительные свойства
Технические данные
Конструктивные особенности
  • Высокоэффективный медный теплообменник с алюминиевым оребрением с большой поверхностью теплообмена;
  • Малошумный съемный радиальный вентилятор с высоким КПД, с изменяемой скоростью вращения;
  • Рамный корпус обшит съемными панелями из предварительно окрашенных оцинкованных листов со звукопоглощающим слоем теплоизоляции (полиэтилен и полиэфир);
  • Совместимы с чиллером FRESH или тепловым насосом BESST;
  • Поддон для сбора конденсата;
  • Гибкость создания любых модификаций.

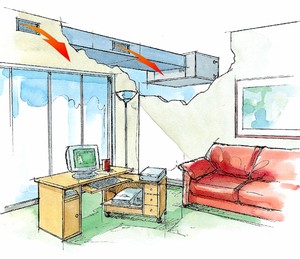

Применение термокондиционера NTPM для отопления и кондиционирования офисного помещения

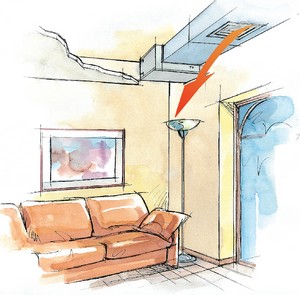

Применение термокондиционера NTPM для отопления и кондиционирования жилого помещения

Модель Ед. изм. NTPM (V/H)
09 15 17 21 24 36 43
Тепловая мощность1 кВт 9,8 15,5 19,7 21,6 25,9 35,5 46,3
кКал/ч 8.430 13.330 16.940 18.580 22.270 30.530 39.820
Мощность охлаждения2 кВт 4,6 7,5 9,1 10,5 13,1 15,7 20,7
кКал/ч 3.960 6.450 7.830 9.030 11.270 13.500 17.800
Номинальный расход воздуха3 нм3/ч 930 1.500 1.600 2.050 2.400 3.600 4.200
Полезное статическое давление Па 90 100 85 115 105 120 115

1ОТОПЛЕНИЕ:воздух на входе - 20°С; вода - 70/60°С; номинальный расход воздуха.
2ОХЛАЖДЕНИЕ: воздух на входе - 26°С; относительная влажность - 50%; вода - 7/12°С; номинальный расход воздуха.

ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА NTPM/V

Модель Размеры, мм

Вес, кг
A B C
NTPM/V 09 645 296 750 30
NTPM/V 15 1.000 296 750 45
NTPM/V 17 1.000 296 750 48
NTPM/V 21 1.100 325 835 54
NTPM/V 24 1.345 325 950 63
NTPM/V 36 1.345 375 950 72
NTPM/V 43 1.345 375 950 75

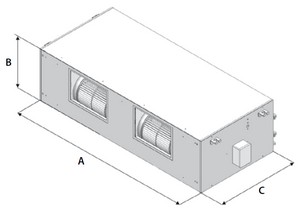

ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА NTPM/H

Модель Размеры, мм Вес, кг
A B C
NTPM/H 09 645 296 520 24
NTPM/H 15 1.000 296 520 34
NTPM/H 17 1.000 296 520 37
NTPM/H 21 1.100 325 600 41
NTPM/H 24 1.345 325 600 47
NTPM/H 36 1.345 375 600 55
NTPM/H 43 1.345 375 600 60

Конструкция термокондиционера состоит из следующих комплектующих:

  • Вентиляторной группы – два центробежных вентилятора двустороннего всасывания (один вентилятор в модели NTPM 09) типа мотор-колесо, трехскоростного однофазного электродвигателя 230 В / 50 Гц, который установлен на барабане вентилятора;
  • Теплообменного радиатора с тремя (NTPM 09-15-21-24-36) или четырьмя (NTPM 17-43) рядами медных труб с алюминиевым оребрением для подачи горячей или холодной воды;
  • Емкости для сбора конденсата из нержавеющей стали AISI 304;
  • Клеммной коробки с защитным реле (за исключением модели NTPM 09), соединенной с вентиляторами.

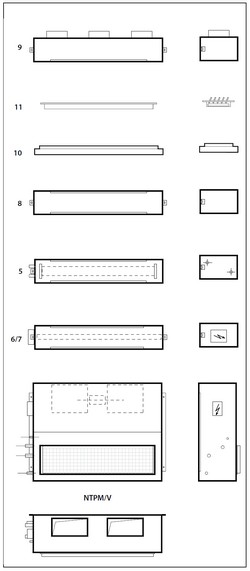

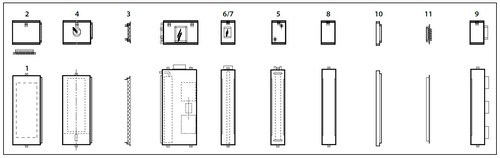

Следующие аксессуары доступны по запросу:

  • Решетка забора воздуха (1) - устанавливается на секцию забора воздуха (только для горизонтальных моделей NTPM/H);
  • Секция забора воздуха (2) для горизонтальных моделей NTPM/H обеспечивает забор воздуха снизу;
  • Фильтрующая секция (3) с очищаемым фильтром класса G3;
  • Смесительная секция (4) для горизонтальных моделей NTPM/H укомплектована сопряженной заслонкой (сервопривод по запросу) для смешивания воздуха рециркуляции и наружного воздуха;
  • Секция водяного донагрева (5) с двухрядным радиатором;
  • Секция электрического донагрева одно/двухступенчатая (6-7) с трехфазными электрическими сопротивлениями 400В/50Гц, нитями накала, термостатом безопасности и реле управления;
  • Секция подачи нагретого воздуха - обеспечивает однородный поток воздуха (8);
  • Секция подачи нагретого воздуха с круглыми отверстиями Ø 200 мм выполнена из стали с покрытием из алюцинка (9) (NTPM 09 – 2 отверстия, NTPM 15-17-21 – 3 отверстия, NTPM 24-36-43 – 4 отверстия);
  • Фланец подачи для присоединения термокондиционеров к воздуховодам (10);
  • Решетка подачи с двумя рядами регулируемых направляющих для установки на секцию подачи нагретого воздуха или на секции донагрева (11);





  • Переключатель скорости (12) трехпозиционный с выключателем ВКЛ./ВЫКЛ. для настенной установки;
  • Панель управления с комнатным термостатом (13), переключателем режимов ЛЕТО/ЗИМА/ВЫКЛ и трехпозиционным переключателем скорости, для настенной установки; подает команду на запуск или остановку водяного радиатора в случае его наличия;
  • Цифровая панель управления для настенной установки в комплекте с комнатным термостатом (14), кнопкой ВКЛ./ВЫКЛ.; кнопкой выбора скорости макс./средн./мин.; подает команду на включение или выключение электрического сопротивления в случае его наличия;
  • Увеличенный шестирядный радиатор (15) устанавливается внутри агрегатата вместо стандартного радиатора.
