NTN представляют собой мощные моноблочные агрегаты с водяным теплоносителем для отопления и кондиционирования помещений средних и больших размеров.
6 моделей с разными типами теплообменников разработаны для отопления, кондиционирования и обработки воздуха. Производятся две версии: горизонтальная (NTN/H) и вертикальная (NTN/V).
- Жилые, офисные и производствнные помещения средних и больших размеров.
- Устройство моноблочного типа;
- Напольные модели вертикального либо горизонтального типа;
- Корпус выполнен из панелей – предварительно окрашенных оцинкованных листов со звукопоглощающим слоем теплоизоляции внутри со съемными панелями для обслуживания;
- Четырехрядный теплообменник из медных труб с плоскими алюминиевыми ребрами с большой теплообменной поверхностью.

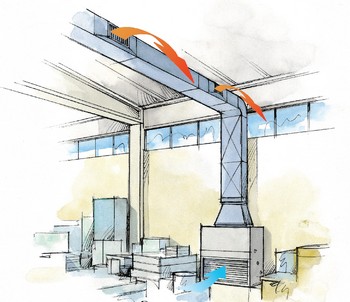

Применение термокондиционера NTN с подключением к воздуховодам

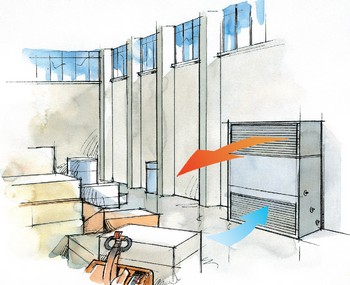

Применение термокондиционера NTN с прямой подачей воздуха
Модель | Ед. изм. | NTN (V/H) | |||||
030 | 053 | 072 | 095 | 130 | 175 | ||
Тепловая мощность1 | кВт | 50,8 | 79,4 | 105,0 | 142,0 | 193,0 | 252,0 |
кКал/ч | 43.690 | 68.280 | 90.300 | 122.120 | 165.980 | 216.720 | |
Мощность охлаждения2 | кВт | 35,6 | 55,6 | 75,0 | 98,9 | 139,0 | 170,0 |
кКал/ч | 30.620 | 47.820 | 64.500 | 85.050 | 119.540 | 146.200 | |
Номинальный расход воздуха3 | нм3/ч | 3.000 | 5.300 | 7.200 | 9.600 | 13.000 | 17.500 |
Полезное статическое давление | Па | 365 | 390 | 355 | 265 | 335 | 400 |
1ОТОПЛЕНИЕ: 4-х рядный радиатор; воздух на входе - 0°С; вода - 70/60°С; номинальный расход воздуха.
2ОХЛАЖДЕНИЕ: 6-ти рядный радиатор; воздух на входе - 32°С; относительная влажность - 50%; вода - 7/12°С; номинальный расход воздуха.
3Данные получены при номинальном расходе воздуха с 4-х рядным радиатором нагрева.
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА NTN/V
Модель | Размеры, мм |
Вес, кг |
||
A | B | C | ||
NTN/V 030 | 1.180 | 770 | 1.590 | 220 |
NTN/V 053 | 1.420 | 770 | 1.590 | 268 |
NTN/V 072 | 1.660 | 770 | 1.590 | 290 |
NTN/V 095 | 1.780 | 920 | 1.910 | 380 |
NTN/V 130 | 1.940 | 1.100 | 2.090 | 410 |
NTN/V 175 | 2.300 | 1.100 | 2.170 | 580 |
ГАБАРИТНЫЕ РАЗМЕРЫ И МАССА NTN/H
Модель | Размеры, мм |
Вес, кг |
||
A | B | C | ||
NTN/H 030 | 1.180 | 1.290 | 820 | 197 |
NTN/H 053 | 1.420 | 1.290 | 820 | 240 |
NTN/H 072 | 1.660 | 1.290 | 820 | 260 |
NTN/H 095 | 1.780 | 1.290 | 1.000 | 360 |
NTN/H 130 | 1.940 | 1.290 | 1.180 | 380 |
NTN/H 175 | 2.300 | 1.290 | 1.180 | 550 |
Конструкция термокондиционера состоит из следующих комплектующих:
- Корпуса – каркасно-панельная конструкция с опорной рамой из алюминиевого профиля и сэндвич-панелей из окрашенной стали с наружной стороны, из оцинкованной листовой стали с теплозвукоизоляцией из пенополиуретана с внутренней стороны;
- Вентиляторной группы с центробежным вентилятором двустороннего всасывания (в сдвоенной версии для размеров NTN 095, 130 и 175) в комплекте с одно или биполярным трехфазным электродвигателем 400 В / 50 Гц с трансмиссией и регулируемым передаточным отношением;
- Воздушного фильтра класса G4 из синтетических очищаемых фильтрующих ячеек;
- Теплообменного радиатора 2-х,4-х или 6-ти рядного с подачей горячей или холодной воды из медных труб с алюминиевым оребрением;
- Емкости для сбора конденсата из нержавеющей стали.
Следующие аксессуары доступны по запросу:
- Передняя решетка для забора воздуха, с горизонтальными направляющими;
- Передняя заслонка забора воздуха;
- Закрытая секция подачи нагретого воздуха (отверстия выполняет заказчик);
- Секция забора воздуха с одной заслонкой;
- Секция забора воздуха со смесительной камерой и двумя заслонками для смешивания и обновления воздуха;
- Секция подачи нагретого воздуха с решеткой с двумя рядами регулируемых направляющих;
- 2-х рядный радиатор для дополнительного нагрева;
- Электрощит управления двигателями односкоростной в комплекте с основным блокировочным выключателем, силовым контактором, тепловой защитой двигателя;
- Электрощит управления двигателями двухскоростной в комплекте с основным блокировочным выключатеемь, силовым контактором, тепловой защитой двигателя, переключателем полярности, индикатором напряжения и блокировки двигателя;
- Электрощит управления двигателями с инвертером односкоростной в комплекте с основным блокировочным выключателем, предохранителями для защиты инвертера от короткого замыкания и фильтрами для защиты от радиопомех класса B.
